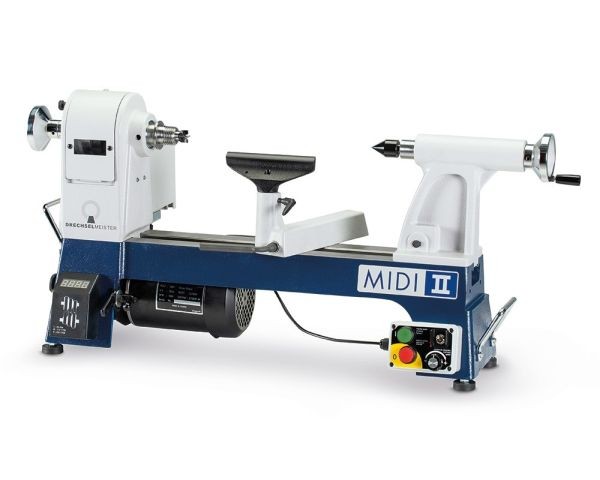

Drechselmaschine DRECHSELMEISTER MIDI 2

Drechselmaschine DRECHSELMEISTER MIDI 2
Drechselmaschine DRECHSELMEISTER MIDI 2
Abb. mit ER-25 Bohrpinole (optional)
Drechselmaschine DRECHSELMEISTER MIDI 2
Detailbild Pinole und ER-25 Bohrpinole (opt.)= Pinolen-Schnellwechselsystem

949,00 € * 999,00 € * (5,01% gespart)

inkl. MwSt. zzgl. Versandkosten

797,48 €  netto (ohne MwSt.)

Sofort versandfertig, Lieferzeit ca. 2-5 Werktage

  • 80575  DDMIDI2
  • Dauertiefpreis
  • 70 €
  • 1
  • 1
  • 100
Die MIDI 2 Drechselbank ist die komplett überarbeitete Neuauflage der bekannten und tausendfach... mehr
Produktinformationen "Drechselmaschine DRECHSELMEISTER MIDI 2"

Die MIDI 2 Drechselbank ist die komplett überarbeitete Neuauflage der bekannten und tausendfach bewährten MIDITEC FU-175 Tisch-Drechselmaschine und besticht durch ihre herausragenden und durchdachten Neuerungen:

Neuer, „vollwertiger“ Spindelstock in stark verbesserter Ausführung:

• Massivere Ausführung, mehr Gewicht (verstärkte Gussausführung)
• Spindel 3-fach gelagert, größerer Lagerabstand
• Breitere Riemenscheiben und breiterer Poly-V-Riemen für optimale Kraftübertragung
• Einfacher Riemenstufenwechsel dank frontseitig positionierter Riemen-Abdeckklappe mit Sichtfenster
• Neues Arretiersystem für die Spindelblockierung
• Spindelanschluss M33 x 3,5 – jetzt mit ASR-(Euro-)Ablaufsicherungsnut
• Breiterer Drehzahlbereich

Neuer, verbesserter Reitstock:

  • Massivere Ausführung, mehr Gewicht
  • 100 mm (!) Pinolenweg (optimal für das Bohren von Werkstücken!)
  • Trapezgewinde für den Pinolen-Vortrieb (besonders leichtgängig und schnelle Übersetzung, wie bei professionellen Standmaschinen)
  • Verbessertes Handrad am Reitstock mit gelagerter Kurbel


Neuartiges Pinolen-Schnellwechselsystem!

Optional ist eine ER25 Reitstock-Bohrpinole mit 100 mm Pinolenweg für die Aufnahme von hochwertigen und präzisen ER25 Spannzangen lieferbar.

Erläuterungen zum ER25 Bohrpinolen-System:

Das Pinolen-Schnellwechselsystem am Reitstock der MIDI 2 und MIDI PRO ermöglicht es, eine Bohrpinole mit hochwertigem ER25 Spannzangen-System einzusetzen. Somit können Bohrer direkt und präzise in die jeweils passende ER25 Spannzange eingespannt werden, ohne Verwendung eines separaten Bohrfutters bzw. ohne Verlust von Spitzenweite beim Bohren.
ER25 Spannzangen sind äußerst präzise und sowohl in der Holzbearbeitung als vor allem auch in der Metallbearbeitung seit Jahren bewährt.
Die Trapezgewinde-Spindel für die Pinolenverstellung bei den MIDI 2 und MIDI PRO Maschinen sorgt für leichtgängigen und schnellen Vortrieb, was dem System zusätzlich zu Gute kommt.
Da die ER25 Bohrpinole ausschließlich für den Zweck des Bohrens in den Reitstock eingesetzt wird und nicht im normalen Betrieb der Maschine verwendet wird, gibt es kein Risiko einer Beschädigung des Feingewindes für die ER25 Spannmutter!
Die ER25 Bohrpinole, ER25 Spannzangen und Bohrer sind optional erhältlich!

Lieferumfang

  • Spindelstock, Reitstock und Bankbett aus Grauguss
  • Vierzackmitnehmer MK2
  • Mitlaufkörner MK2
  • Messerauflage 150 mm (Zapfen 25,4 mm)
  • Planscheibe 80 mm
  • Reitstock mit MK2 Pinole 100 mm (mit Schnellwechselsystem)
  • Tragegriffe
  • 24-Schritt-Teileinrichtung
  • Bewegliche, magnetische Schaltereinheit
  • Digitale Geschwindigkeitsanzeige
  • Vorwärts-/Rückwärtslauf
Verfügbare Downloads:
technische Details
Spitzenhöhe ca. 178 mm
Spitzenweite 400 mm (erweiterbar)
Drehdurchmesser über Bankbett 355 mm
Motorleistung (S1/100%) 1 PS/230 V
Drehzahlregelung mittels Frequenzumrichter
Drehzahlen von - bis 60 - 3.700 U/min
Drehzahlstufen 3
Pinolenweg Reitstock mit Skala 100 mm
Gewinde Pinole Trapezgewinde
Bohrpinole ER25 optional erhältlich ja
Handauflage (Länge /Zapfen-⌀) 150 mm / 25,4 mm

Material Spindelstock, Reitstock, Bankbett,
Handauflagenunterteil

Grauguß
Material Unterbau -
Gewicht Tischversion 51 kg
Gesamtgewicht inkl. Unterbau -
Platzbedarf Maschine
(ca. Länge x Tiefe x Höhe)**
860 x 350 x 450 mm
Spindelanschluß M33 x 3,5
Spindel mit ASR-(EURO) Ablaufsicherungsnut ja
Spindelstock dreh- und verschiebbar  -
mobile Bedienbox mit Magnetfunktion ja
Doppl-Steckdose am FU-Kasten -
Bremsschalter zweistufig langsam/standard -
Teileinrichtung  24 Schritt
Vorwärts-/Rückwärtslauf (Drehrichtungsschalter) ja
Hauptschalter -
Mitnehmer und Mitlaufkörner MK2 ja
Planscheibe aus Guß 80 mm

** Richtwerte ohne Bettverlängerung/Außendrehvorrichtung
